40公斤分體空氣錘是目前市場中常用的空氣錘型號，滕州市高地機床對于該機型的設計研發制造上有著近二十年的豐富經驗。40公斤分體空氣錘首要用于五金工具、醫療器械、金銀加工、制造業、農機具等行業，也可應用于建筑、五金、電力器具、鐵路、小鋼管、鍛打件行業。公司可依據用戶需求提供個性整機及錘頭定制，量身打造好的空氣錘設備，滿足客戶生產工藝需求。

40公斤分體空氣錘有機架（主機）、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。主要技術參數如下：

具體結構組成：

機架

機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。

傳動機構

傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。

壓縮缸和工作缸

壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。

落下部分

落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。

配氣機構

配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的實現。

砧座

砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。

40公斤分體空氣錘結構特點：

1、以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制

2、使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼

3、機構簡單、不易損壞

相比其他空氣錘廠家具有的優點：

（1）噪聲低、結構合理、操作方便。該機種適用于各種自由鍛造，如延伸、鐓粗、沖孔、剪切、鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。

（2）空氣錘自身有空氣壓縮機構，只需接通電源便可開動。

（3）空氣錘設有自吸式潤滑油泵，工作時可實現對工作缸、壓縮缸的自動潤滑。

（4）傳動部分為兩級傳動，設置在封閉的箱體內，工作時箱體內的潤滑油由高速旋轉的齒輪甩帶到傳動軸、曲軸兩端的軸承內，實現了對軸承的潤滑。

（5）操縱方便，在工作過程中，操縱操作手柄便可得到各種作業動作，如空轉、提錘、連續打擊、單次打擊及壓錘，打擊能量大小可由操縱手柄控制。

（6）能量大、動作快、經濟性好、結構簡單、維修方便。·空氣錘設有提錘安全裝置，該裝置打開可進行各種作業動作，杜絕了誤操作事故的發生。

（7）錘桿導程處設有抖板安全裝置，在更換下砧塊或下模時此裝置抖住錘桿，防止錘桿下落的傷人事件。

（8）工藝性能：可用平面或成形的砧塊以自由鍛造的方法進行各種鍛造工作，比如鐓粗、延伸、沖孔、剪切、鍛接、彎曲及扭轉等工序，也可進行簡單的胎模鍛造，工作效率可達90%，能滿足3班生產。

（9）電氣部分設有缺相保護、短路保護、超電壓保護，保證了設備的正常工作。

(10)輕打、重打分明，而且互不干擾，能滿足各種鍛造工藝要求。

挑選好的小型空氣錘，一般應考慮以下幾個方面：

從外形上應主要考慮三個方面：色彩、形態和宜人性。形態是產品存在、功能實現的前提。色彩依附于形態，但是色彩比形態更具有吸引力，在產品造型中具有先聲奪人的藝術魅力。同時無論色彩還是形態都要符合宜人性的要求。我司小型空氣錘油漆多采用軍綠色，給人一種自然、環保、和平、寧靜的寓意，油漆符合JB2855-80《機床涂漆技術條件》；在外形上小型空氣錘具有簡潔、均衡和穩定的特點其結構形態合理，小型空氣錘的標志、標牌顏色鮮明，又具有藝術魅力圖案，結合合理布置增強了小型空氣錘整體的均衡感。

從配置上首先考慮電機。電機的好壞與生產效率有很大關系，我司小型空氣錘取代了老式柴油機、多人鍛打產品的繁瑣工序，現在我司小型空氣錘全采用銅芯電機，電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

是小型空氣錘內部潤滑系統： 空氣錘在室溫較高的鍛工車間使用，潤滑油容易消耗，故應特別注意潤滑，以保證正常工作。

（1） 兩缸的潤滑： 錘的兩缸由柱塞油泵供油潤滑，油量由轉動調節桿控制。在正常工作中， 壓縮缸供油量應大于工作缸。

（2） 活塞銷的潤滑： 活塞銷與銅套的潤滑是由壓縮缸中聚集在活塞頂面上剩余的潤滑油管進入連桿頭部而得到潤滑的。

（3）齒輪箱的潤滑： 齒輪箱內經常保持足夠的 GB443--64 24 號汽缸油，由齒輪濺潑油液 潤滑軸頭的軸承，潤滑油應保持清潔，每半年應換油一次。

（4） 連桿頭上軸承的潤滑： 采用SY1514-65 滾柱軸承脂（滴點120℃，針入度250-290）定期打開入孔蓋從油杯給油，一般每?jì)蓚€(gè)月一次。

（5）操作系統關節處的潤滑： 采用GB443-64，30 號機械油，按需隨時注油。

空氣錘安全操作規程

一、空氣錘起動前檢查

1、檢查各受振部位無松動，錘頭無裂紋，錘頭砧子的楔子應頂緊?？諝忮N氣缸潤滑應良好，調整好進油量，按規定加注氣缸油。

2、工作前應提前搖動注油器20-30圈，以提前供油潤滑。

3、應清除砧子、錘頭工件表面上的氧化鐵皮。

4、冬季工作前應預熱錘頭、砧子、鍛模到60℃以上。

5、應該對鍛件幾何尺寸進行檢查，嚴禁鍛打超過鍛錘錘打能力的鍛件。

二、工作中注意事項

1、鍛打前應先試運轉1～2秒 ,冬季應先用手轉動，然后啟動，較長時間停用的鍛錘啟動前應先排出氣缸中的積水。

2、鍛件應放在錘頭中心，不準歪斜，提錘時間不超過1秒，否則會(huì )使空氣錘過熱。

3、開錘者在工作中應聽從掌鉗者的信號，不得隨意開、停機械，其他人員發出緊急停止信號時，開錘者應立即停機。

4、夾持鍛件的夾鉗，須適合鍛件的大小和形狀，掌鉗者必須夾緊鍛件。

5、掌鉗者的手指不準放在鉗柄之間，鉗柄應置于身體右或左側，不得正對胸腹部。

6、鍛件未達到鍛造所需求的溫度時；鍛件放在砧子上的位置不正確或不合要求時；鍛件夾持不穩時，均不準進行鍛打。

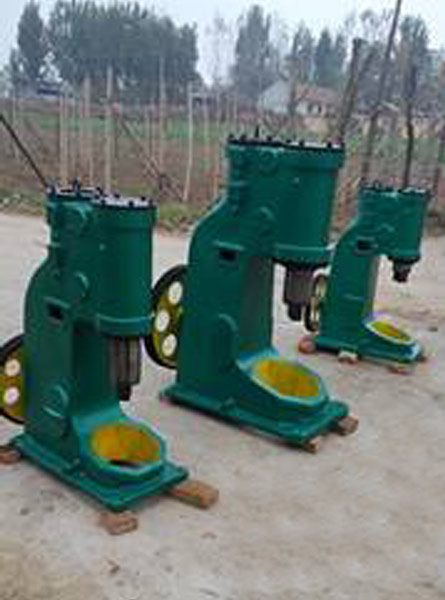

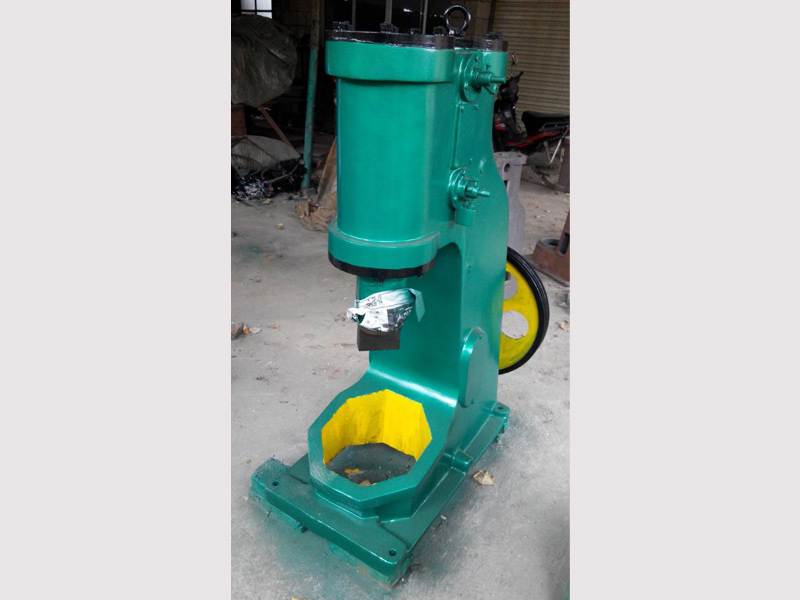

到貨后，客戶實拍照片：
