20公斤分體空氣錘是分體式中的一款空氣錘設備，簡稱小型空氣錘。分體式空氣錘的可做到幾千公斤，這種20公斤小型空氣錘的特點就是結構簡單、不易損壞； 以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制；使用機身材質為鑄鐵。特別適合應用于五金工具、醫療器械、金銀加工、制造業、農機具等行業。具體參數如下：

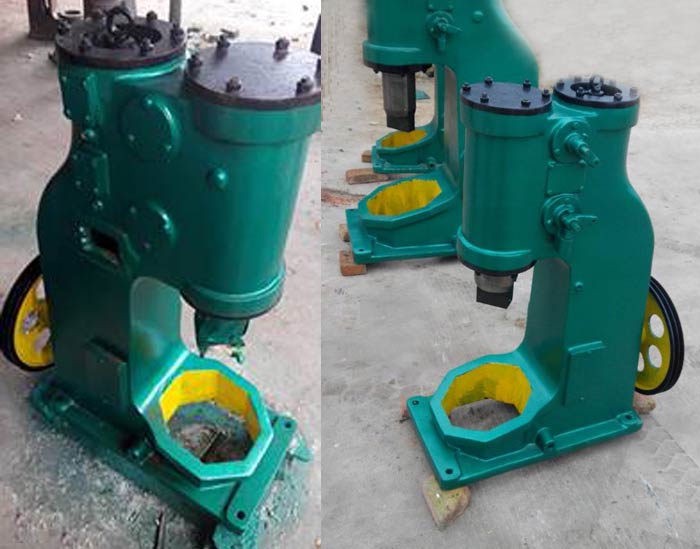

20公斤分體空氣錘實拍照片：

空氣錘結構
空氣錘主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。

（1）機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。
（2）傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。
（3）壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。
（4）落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。
（5）配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣機構來控制各種動作的砧座
（6）砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。

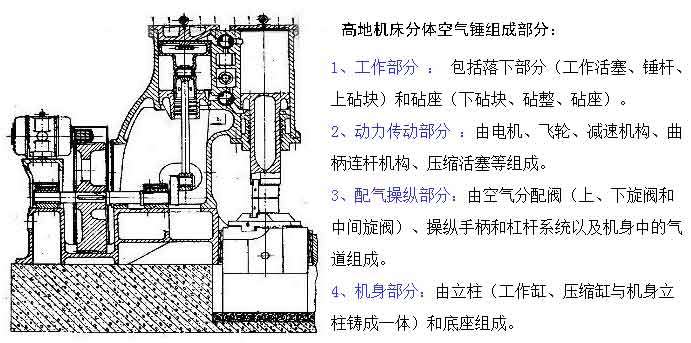

分體空氣錘結構圖：

工作原理：電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

20公斤分體空氣錘和20公斤單體空氣錘的安裝不同，20公斤分體空氣錘需要事先打好地基才可以，具體的地基圖廠家都有，只要購買公司設備，都會(huì )提供地基圖。

下面是我公司整理出來的關于空氣錘設備安裝技術要求，供大家參考：

空氣錘與其他鍛錘一樣，工作時動力作用的時間是往復式機器的動荷載，動力作用的形式是瞬態脈沖動荷載（沖擊荷載），屬于沖擊和震動較大的鍛壓設備?？諝忮N與模鍛錘、摩擦壓力機等在結構上又有所不同，空氣錘的錘身和砧座是分體結構，模鍛錘的砧座、摩擦壓力機的工作臺與機身是整體結構。這些特點對其設備基礎設計施工、設備的制作安裝都有較高的要求。尤其是砧座、墊層的選材和安裝如果不當，勢必影響設備整體精度，同時對打擊能量的損耗、設備工作的穩定乃至鍛錘的使用壽命造成一定的影響。

復檢基礎、確定基礎線、對照基礎圖設計和設備基礎圖對基礎的幾何尺寸、進行校對。

1、對照基礎設計圖和設備基礎圖對基礎的幾何尺寸、標高和質量要求等進行復檢。確定設備定位基準的點、劃定安裝基準線。

2、 確定設備定位基準的點、面、線，劃定安裝基準線。

以砧座凹坑底平面為基準，找出設備安裝的坐標位臵（縱橫軸線）；測量砧座凹坑底平面（H1850mm）和錘身底座基礎面（H470mm）兩平面的水1平度、兩平面相對高度（1380mm）及平行度。

砧座凹坑底平面和-470 尺寸底面（錘身底座基礎面）的水平度允許 偏差不大于 1‰，（砧座墊層采用橡膠墊時 ，不應大于1‰）兩平面 的平行度允許偏差不大于1‰，以保證砧座底面和錘身底座與基礎均勻接 觸。面和錘身一次抹平，嚴禁做找平層，如達不到要求，應鏟平或磨平。對砧座墊層（木墊）

3、 對砧座墊層（木墊）的質量和幾何尺寸進行復檢

（a）木墊的外觀檢查：應無腐朽、夾皮、紅斑、雙心等缺陷并經過防腐處理；應無直徑大于 50mm 的活結，當活結直徑為20～50mm、死結直徑小于20mm 時，墊木4個側面不應大于2個；墊木的側面允許有裂紋，但寬度不宜超過2mm，上、下面的裂紋寬度不宜超過5㎜，且裂縫長度不應大于木方總長的1/3。

 (b)幾何尺寸檢查

 長寬：不大于 2500×1240

 厚度：為保證安裝時上層木墊的標高比設計標高提高30mm，底層木墊厚度可按照 150mm 加工；上層木墊的厚度要根據砧座安裝標高確定，即在砧座凹坑底平面和-470尺寸底面上下兩個基礎面相對高度為1380mm時，厚度為 180mm，相對高度大于或小于 1380mm 時，根據實測數據增減木 墊排的厚度。

精度：木墊在放入基坑前一定要經過重物預壓，預壓后精加工，單個木墊上下平面的平面度不應大于 0.5‰、平行度不應大于 1‰。

選擇正確的打鐵設備才能鍛打出滿意的效果

大家都知道對于鍛打件來講，必不可少的工序設備就是鍛打加工。在鍛打加工的過程中存在著很多不安全的因素，所以導致工件鍛打出來的效果是沒有保證的，也就是說用戶如果要想保證鍛打加工出來的效果，那么在其鍛打的過程一定要使用正確的鍛打設備。

對于鍛打加工的工作人員來說，如果他要想保證鍛打出來的工件是滿足用戶的使用的，那么在其鍛打的過程中所使用的工件一定是要符合要求的，只有這樣才能夠保證鍛打出來的工件也是符合要求的。符合鍛打要求的打鐵空氣錘是大家一直好評的打鐵設備?？諝忮N設備是專業的自由鍛造設備.有兩個汽缸.壓縮缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用.操作靈活，該機種適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、 鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。

空氣錘具有以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制；使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼；機構簡單、不易損壞的特點。正是因為這些優點才保住了鍛打加工的品質，保證工件鍛打出來的效果。

使用空氣錘設備在鍛打的過程中可以通過調節壓力桿來控制打擊能量，一個好的鍛打加工不是一直砰砰砰的使勁敲打，而是根據想要的效果一點點控制的，只有這樣，才能保證工件的品質，鍛打出來的效果肯定也是有保證的。

我公司是一家專業生產空氣錘設備的生產廠家，近二十年的生產經驗及技術，為近千家用戶提供了好的設備，如果您有意向購買空氣錘設備，不妨給我們來電或來場參觀一下，我們不敢保證給您市場低的價格，但是一定能保證給您優、高性?xún)r(jià)比的空氣錘。咨詢電話：18563225657。

琳瑯滿目之下，用戶該如何選擇適合自己的空氣錘？

空氣錘英文名：Pneumatic Hammer，自由鍛造機器的一種。有兩個汽缸.壓縮汽缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用。操作靈活，廣泛用于中小型鍛件的生產。目前市場上空氣錘有低中高之分，各有各的優點，這就讓購買空氣錘的用戶迷惑不已，不知如何選購適合自己的產品。

什么樣的空氣錘才是好的呢？作為用戶而言，合適的就是好的。所以用戶在選購空氣錘的時候需注意：貴的不一定就是好的，只有適合自己企業的空氣錘才是好的！若是選型不妥，不光不能賺錢反而令企業墮入為機器打工的苦澀局勢。下面是小編整理出來的一些選購空氣錘的技巧，供行業人士參考。

購買之前需明確需求

用戶在選擇空氣錘時，首先要明確準備加工的對象。一般來說，鍛造鐮刀、巴丁、牛馬掌、鋤頭等小農具和五金工具、醫療器械、金銀加工、制造業和農機具等行業用到小型空氣錘比較多。建筑、五金、電力器具、鐵路、小鋼管、鍛打件、銅管廠、鋼管廠、汽車、摩托車等制造行業會(huì )用到中大型空氣錘?？蛻?hù)可根據自己的需求進行購買。

購買時正確分析鍛打件需要的力度

選擇空氣錘，重要的參數就是錘桿重量。一般的情況下選用16公斤、20公斤、25公斤、40公斤、55公斤、65公斤、75公斤、150公斤、250公斤、400公斤比較多，再大的就是大型空氣錘了。

以上便是小編對空氣錘的整理、總結，希望能幫助廣大用戶選擇到適合自己的好的空氣錘。
